Система контроля и управления доступом

Система контроля и управления доступом (СКУД) на основе приборов «Гелиос» может быть скомпонована с использованием интерфейса RS485, либо интерфейса Ethernet, либо интерфейсов RS485 и Ethernet в любых сочетаниях.

Топология сети – одноуровневая. Не требуются управляющие контроллеры или концентраторы. Все приборы «Гелиос» независимы, автономны, неранжированы. Каждый прибор управляет подчинёнными точками доступа самостоятельно и независимо от других приборов и от сервера.

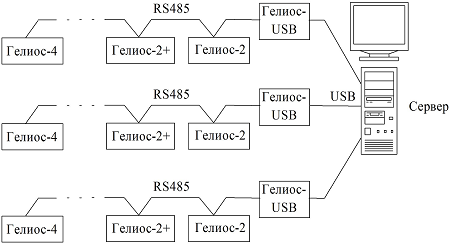

Соединение приборов «Гелиос» по интерфейсу RS485

Приборы моделей «Гелиос-2», «Гелиос-2+», «Гелиос-4», объединяются шлейфами RS485 протяженностью до 1200 метров.



Количество приборов «Гелиос», включаемых в один шлейф RS485, до 255.

Длина шлейфа – до 1 200 м, при этом возможно использование любых повторителей протокола RS485, что позволяет увеличить протяженность линии вдвое. Количество шлейфов RS485, подключаемых к одному серверу, до 16.

Для подключения линии RS485 к компьютеру используется преобразователь «Гелиос-USB».

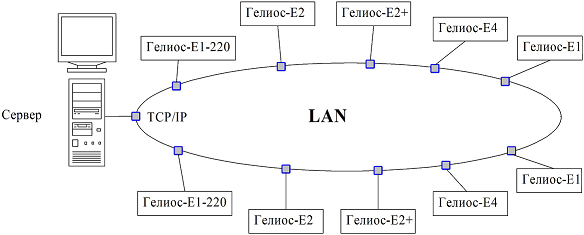

Соединение приборов «Гелиос» по локальной сети Ethernet.

Приборы моделей «Гелиос-Е1», «Гелиос-Е2», «Гелиос-Е2+», «Гелиос-Е4», «Гелиос-Е1-220» подключаются напрямую к локальной сети Ethernet. Для подключения служит стандартный разъём RJ-45 на плате прибора.

Ограничений на количество подключенных к IP сети приборов «Гелиос» нет.



Используемая IP сеть может иметь любую сложность и протяженность, в том числе приборы «Гелиос» могут взаимодействовать через глобальную сеть Интернет.

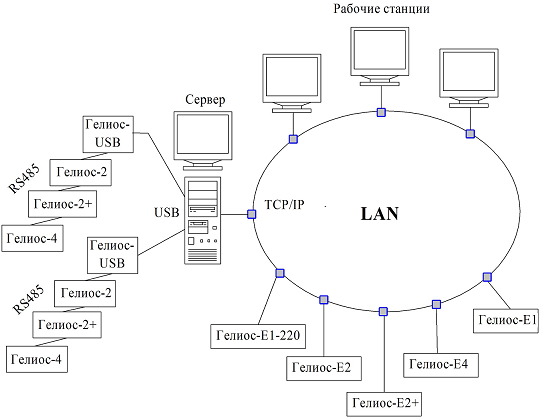

Полная схема СКУД на основе приборов «Гелиос»
